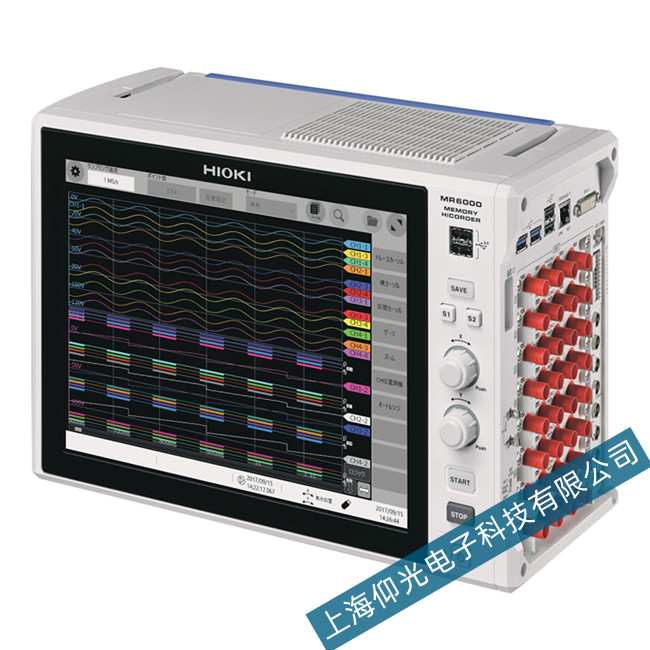

日置MR6000存儲記錄儀故障維修-使用方法分享
一、存儲記錄儀功能
與示波器的相同波形觀測計記錄有效值變化，配備了超小型示波器功能、有效值記錄功能、測量同時將數據保存至CF卡的功能。
二、本例使用日置存儲記錄儀MR8870-30作為操作使用實例
該記錄儀特點：
（1）所有通道皆為絕緣輸入
（2）瞬態波形，可現場監控
（3）工頻電源線路變化亦可監測
（4）三相線路等3通道以上的測量可使用兩臺同步測量。
三、使用方法
1、按下開機按鍵，開機后如下圖所示：
該界面為測量參數設置，使用上下左右鍵進行移動切換。按‘決定’鍵選擇。
2、測量前設置合適的時間軸，記錄長度，設定通道的量程。
時間軸的設置方法：根據頻率和周期計算時間周量程
（f：頻率，單位為Hz T：周期，單位為s）
例如測量頻率為50Hz時，T=1/50=20ms，要在畫面內（橫軸記錄長度為50div）顯示5個周期時，20[ms] × 5/50[div]= 2ms/div,在時間軸量程的選擇范圍內，選擇接近計算值的量程。
3、連接被測設備，進入波形界面
4、按‘開始’鍵，開始波形測量，本次的測量為DUT發出一束光，當光被遮擋后，會引起被測設備電路信號產生變化，通過測試該信號來確定該設備的工作是否正常，以下兩圖不同程度遮擋時的信號變化。
5、想要觀察穩定波形時，按下‘停止’鍵即可
6、至此，本次測試完成。
